Arduino UNO

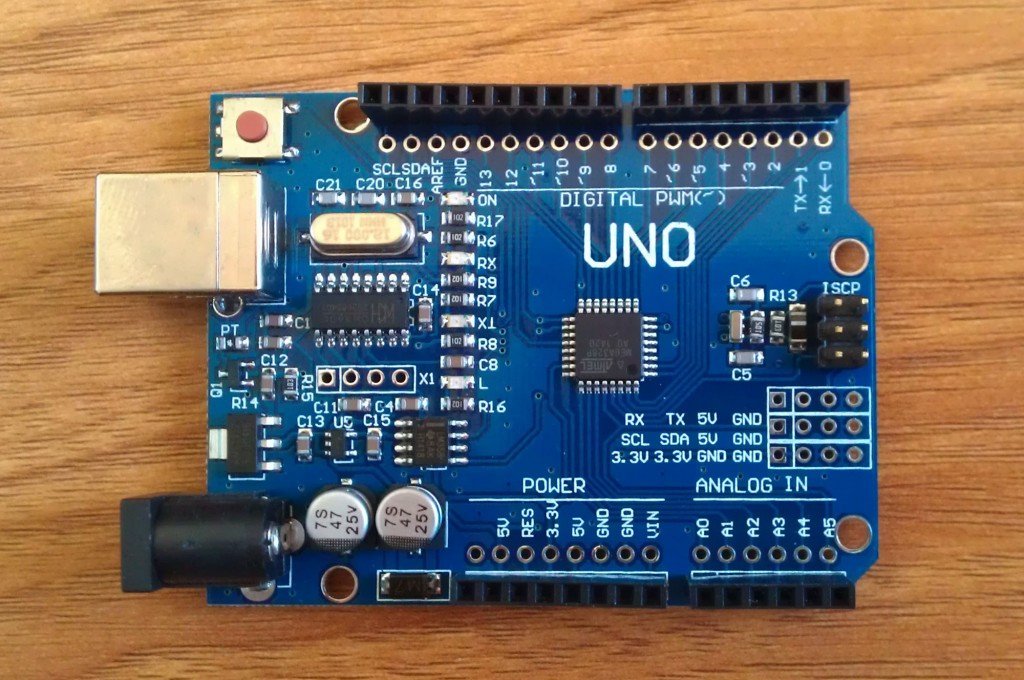

Изоброжения





Характеристики

Микроконтроллер

• ATmega328P (8-битный, AVR)

Тактовая частота

• 16 МГц

Память

• - Flash: 32 КБ (0.5 КБ под загрузчик)
• - SRAM: 2 КБ
• - EEPROM: 1 КБ

Порты ввода/вывода

• - 14 цифровых (6 с ШИМ/PWM)
• - 6 аналоговых (A0-A5)

Интерфейсы

• - UART (1)
• - I²C (A4-SDA, A5-SCL)
• - SPI (D10-D13)

Питание

• - 5 В (через USB или Vin 7-12 В)
• - 3.3 В (через стабилизатор, 50 мА)

USB-интерфейс

• Чип ATmega16U2 (или CH340 в китайских клонах)

Размеры

• 68.6 × 53.4 мм

Цена

Оригинал: ~25$ Клон(CH340): ~5-10$

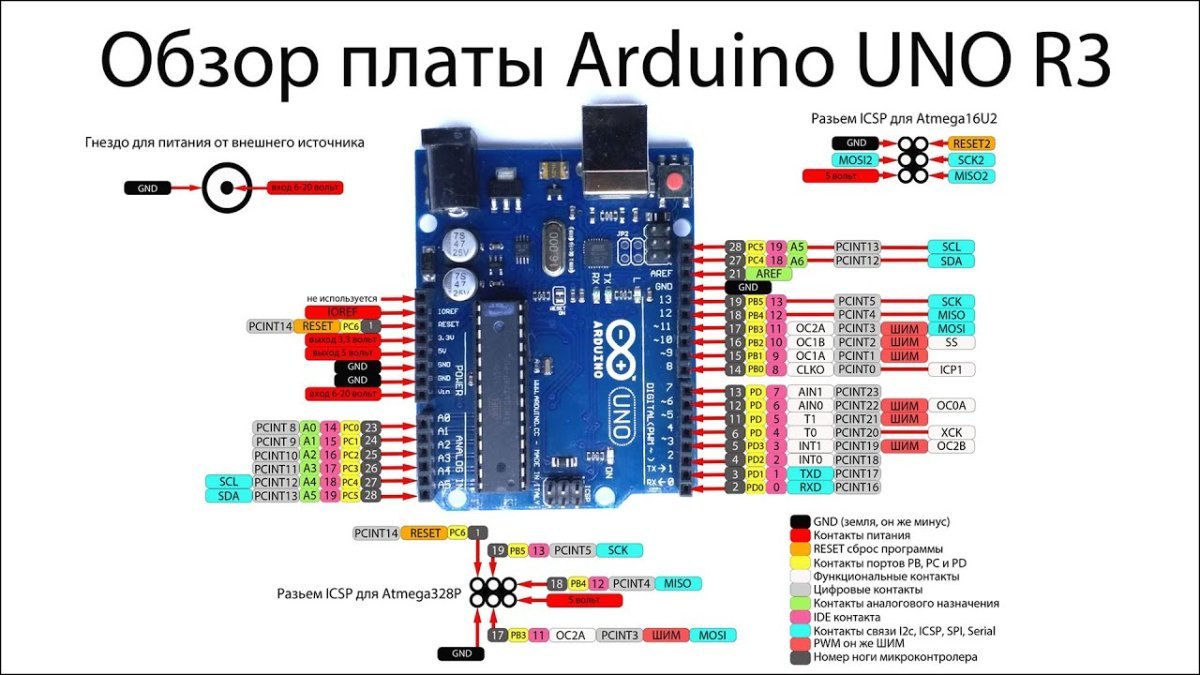

Распиновка (Pinout)

Цифровые пины (D0-D13):

• D0/D1: UART (RX/TX).
• D3, D5, D6, D9, D10, D11: ШИМ (PWM).
• D10-D13: SPI (SS, MOSI, MISO, SCK).

Аналоговые (A0-A5):

• Можно использовать как цифровые (A0=D14, A1=D15 и т.д.).
• A4 (SDA), A5 (SCL): I²C.

---

Сравнение с другими платами

Параметр	Arduino UNO	Arduino Nano	Arduino Mega 2560
Процессор	ATmega328P	ATmega328P	ATmega2560
Цифровые пины	14	14	54
Аналоговые	6	8	16
Цена	$5-25	$3-20	$15-40

Где применяется?

   1. Обучение: Основы программирования и электроники.

   2. Прототипирование: Быстрая проверка идей.

   3. DIY-проекты:

• Умный дом (датчики, реле).
• Робототехника (управление моторами).
• Метеостанции.

Плюсы и минусы

Ключевые особенности

    1. Простота использования:

• Подходит для новичков благодаря стандартной распиновке и множеству учебных материалов.

    2. Совместимость с шилдами:

• Поддерживает большинство расширений (например, Ethernet, LCD, Motor Shield).

    3. Автономная работа:

• Может питаться от батареи или внешнего источника через разъем Vin.

    4. Открытая архитектура:

• Схемы и прошивки доступны для модификации.

Недостатки

• Мало памяти: 2 КБ RAM не хватает для сложных проектов.
• Нет беспроводной связи: Требует модулей (Wi-Fi, Bluetooth).
• Клоны CH340: Нужны драйверы под Windows.
