Arduino Nano на ATmega168 (устаревшая версия)

Это ранняя модификация Nano, которая сейчас встречается редко, но всё ещё используется в некоторых старых проектах.

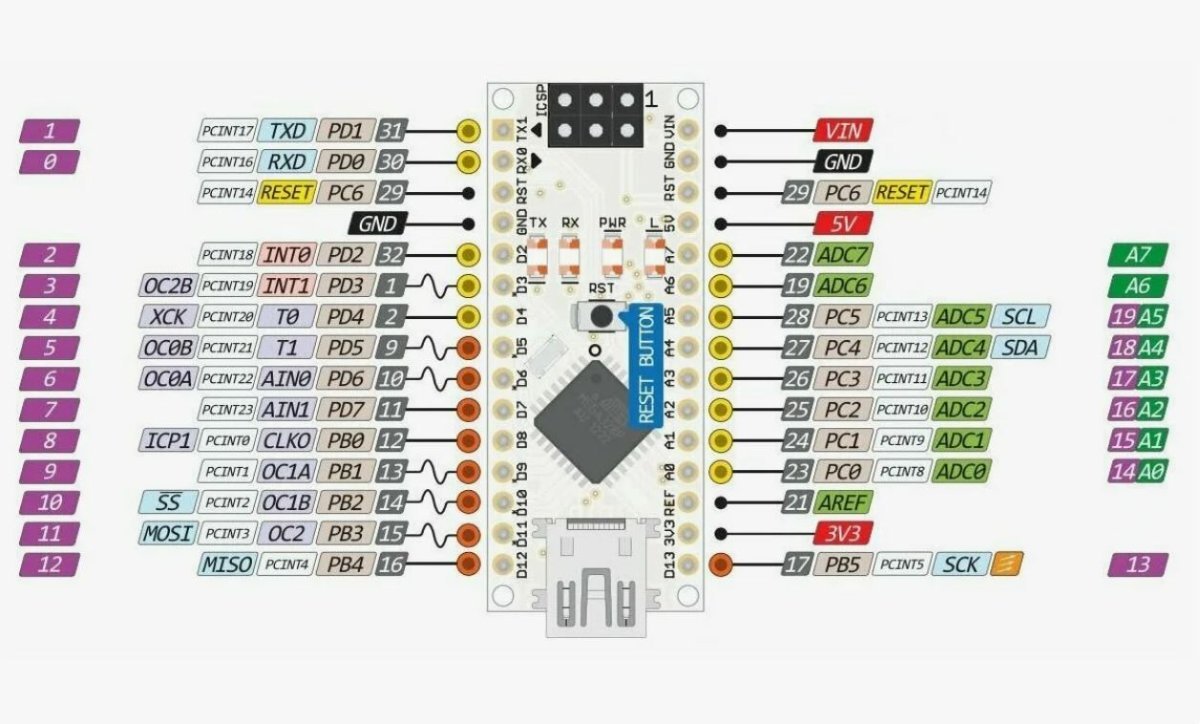

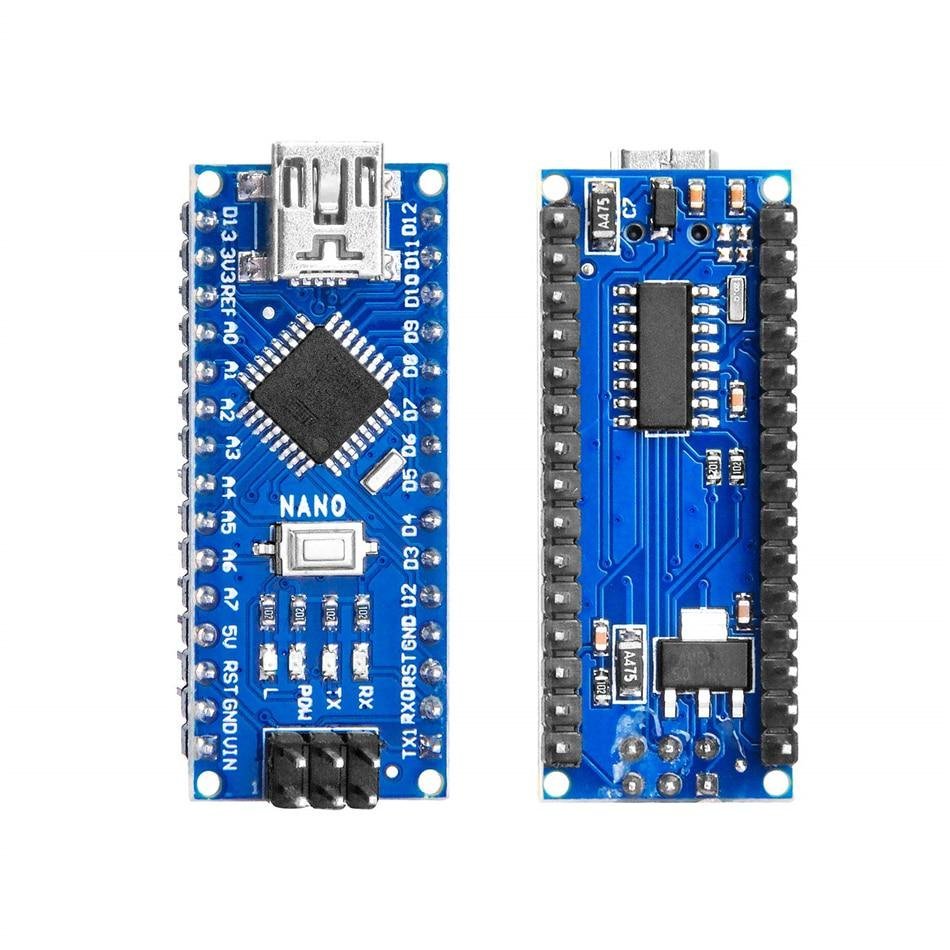

Изображения





Характеристики

Параметр	Значение для ATmega168	Для сравнения: ATmega328P
Тактовая частота	16 МГц	16 МГц
Flash-память	16 КБ (из них 2 КБ под загрузчик)	32 КБ
SRAM	1 КБ	2 КБ
EEPROM	512 байт	1 КБ
Цифровые пины	14 (6 с ШИМ)	14 (6 с ШИМ)
Аналоговые входы	8	8
Интерфейсы	UART, I²C, SPI	UART, I²C, SPI

Как отличить

1. Маркировка чипа: На процессоре будет написано ATmega168 (а не ATmega328P).
2. Объём памяти: В Arduino IDE при компиляции скетча будет показывать 14-15 КБ доступной памяти
   (вместо 30-31 КБ у ATmega328P).

Плюсы и минусы ATmega168

Достоинства:

• Полная совместимость с оригинальной Nano по распиновке.
• Подходит для простых проектов (например, датчики температуры, реле).

Недостатки:

• Мало памяти (не подходит для сложных скетчей с графическими дисплеями или Wi-Fi).
• Сложнее найти в продаже хотя есть (вытеснена ATmega328P)
