Схема электропроводки автомобиля ГАЗ 21

[Оксана]



Схема

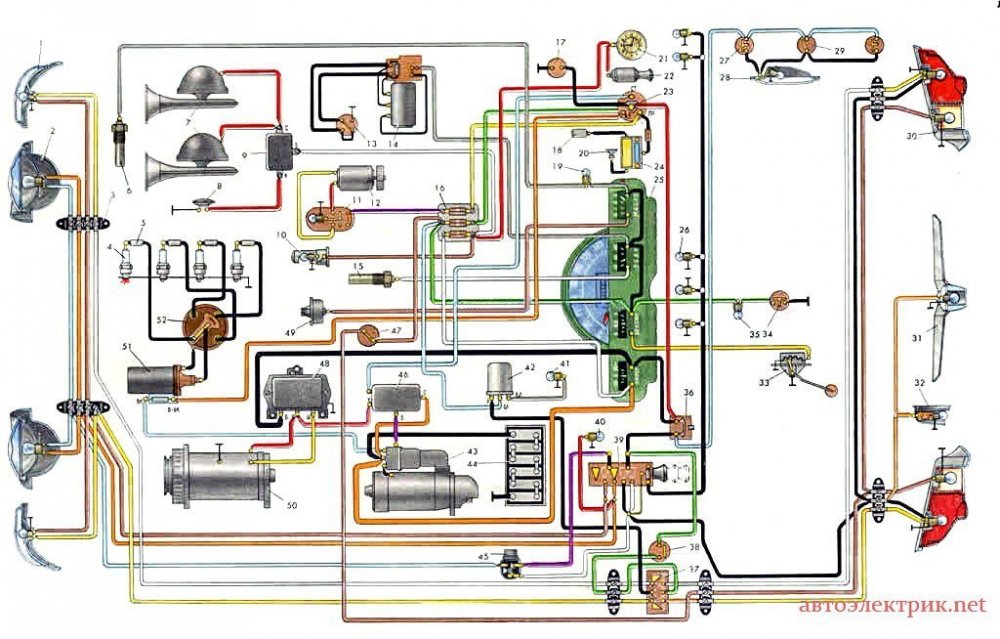

1 — подфарник; 2 — фара; 3 — соединительная панель; 4 — свеча зажигания; 5 — подавительное сопротивление; 6 — датчик контрольной лампы температуры охлаждающей жидкости в радиаторе; 7 — звуковые сигналы; 8 — включатель сигналов; 9 — реле включения сигналов; 10 — подкапотная лампа; 11 — переключатель электродвигателя отопителя; 12 — электродвигатель отопителя; 13 — переключатель электродвигателя стеклоочистителя; 14 — электродвигатель стеклоочистителя; 15 — датчик указателя температуры охлаждающей жидкости в двигателе; 14 — блок предохранителей; 17 — штепсельная розетка; 18 — блок питания и усилитель низкой частоты радиоприема; 19 — контрольная лампа температуры охлаждающей жидкости в радиаторе; 20 — громкоговоритель; 21 — часы; 22 — прикуриватель; 23 — включатель зажигания и стартера; 24 — радиоприемник; 25 — комбинация приборов; 26 — лампа освещения приборов; 27 — дверной включатель плафона; 28 — плафон Газ-21; 29 — ручной включатель плафона; 30 — задний фонарь; 31 — фонарь освещения номерного знака; 32 — фонарь освещения багажника; 33 — датчик указателя уровня топлива; 34 — включатель контрольной лампы ручного тормоза; 35 — контрольная лампа ручного тормоза; 36 — предохранитель цепи освещения; 37 — переключатель указателей поворота; 38 — включатель света «Стоп»; 39 — центральный переключатель света; 40 — контрольная лампа дальнего света фар; 41 — контрольная лампа указателей поворота; 42 — прерыватель указателей поворота; 43 — стартер; 44 — аккумуляторная батарея; 45 — ножной переключатель света; 44 — дополнительное реле стартера; 47 — включатель света заднего хода; 48 — реле-регулятор; 49 — датчик указателя давления масла в двигателе; 50 — генератор; 51 — катушка зажигания; 52 — распределитель зажигания Газ 21.
